冷壓端頭概念介紹

日期: 2019/11/22 9:07:00   點擊: 2305

冷壓端頭的概念

絕緣端子又名冷壓端頭,電子連接器,空中接頭都歸屬于冷壓端頭。是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。目前用得最廣泛的除了PCB板端子外，還有五金連續端子，螺帽端子，彈簧端子等等。

圓形預絕緣端頭、冷壓接線端頭、叉形預絕緣端頭、針形預絕緣端頭、片形預絕緣端頭、子彈形全絕緣端子頭、長形中間接頭、短形中間接頭、圓形裸端頭、叉形裸端頭、公母預絕緣端子、管形預絕緣端頭、管形裸端頭、針形裸端頭等也都屬于冷壓端頭。





產品介紹

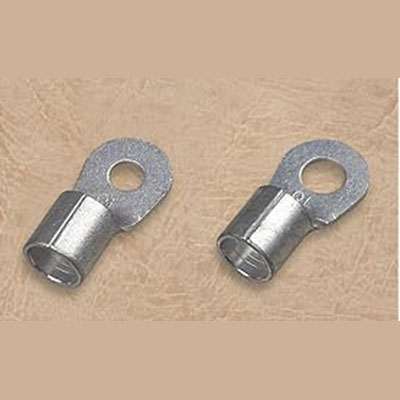

圓型裸端子(TO型)

冷壓端頭概念介紹_圓型裸端子(TO型)

技術參數：

  • 0.5-1.5mm2(22-16) 1max=19A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION 　 　 　 　 　
　 　 　 B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 1.25-3 #4 3.2 5.7 12.6 4.95 4.8 3.4 1.7
RNBS 1.25-3.5 #6 3.7 5.7 12.6 4.95 　 　 　
RNBM 1.25-3.5 #6 3.7 6.6 14.4 6.3 　 　 　
RNBL 1.25-3.5 #6 3.7 8 15.8 7 　 　 　
RNBS 1.25-4 #8 4.3 6.6 14.4 6.3 　 　 　
RNBL 1.25-4 #8 4.3 8 15.8 7 　 　 　
RNB 1.25-5 #10 5.3 8 15.8 7 　 　 　
RNB 1.25-6 1./4 6.4 11.6 21.8 11.1 　 　 　
RNB 1.25-8 1./4 8.4 11.6 21.8 11.1 　 　 　
RNB 1.25-10 3./8 10.5 13.6 25.5 13.6 　 　 　
  • 1.5-2.5mm2(16-14) 1max=27A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION 　 　 　 　 　
　 　 　 B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 2-3 #4 3.2 6.6 12.3 4.3 4.8 4.1 2.3
RNBS 2-3.5 #6 3.7 6.6 12.3 4.3 　 　 　
RNBM 2-3.5 #6 3.7 6.6 16 7 　 　 　
RNBL 2-4 #6 3.7 8.5 16.8 7.75 　 　 　
RNBS 2-4 #8 4.3 6.6 16 7 　 　 　
RNBL 2-4 #8 4.3 8.5 16.8 7.75 　 　 　
RNBS 2-5 #10 5.3 8.5 16.8 7.75 　 　 　
RNBL 2-5 #10 5.3 9.5 16.8 7.25 　 　 　
RNB 2-6 1./4 6.4 12 21.8 11 　 　 　
RNB 2-8 5./16 8.4 12 21.8 11 　 　 　
RNB 2-10 3./8 10.5 13.6 25.5 13.9 　 　 　
RNB 2-12 1./2 13 19.2 3.1 16.5 　 　 　

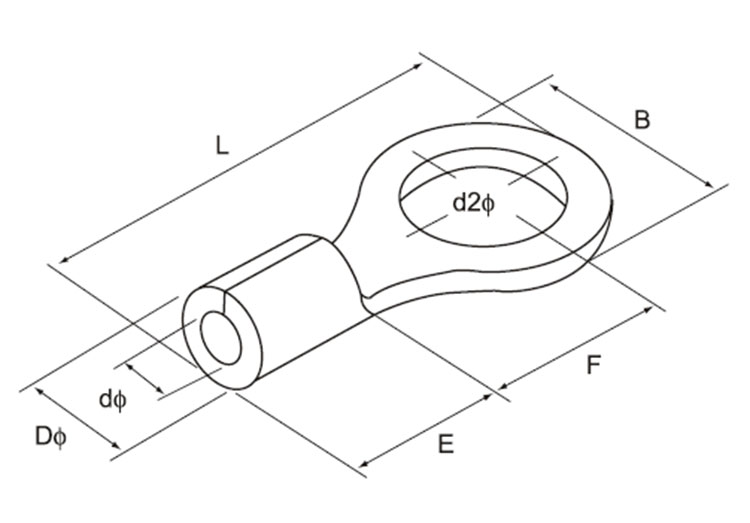

結構圖：

冷壓端頭概念介紹_圓型裸端子結構圖

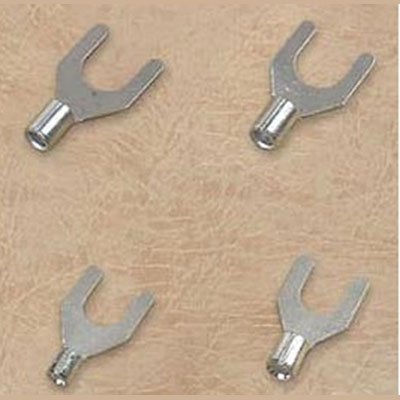

叉型裸端子（TU型）

冷壓端頭概念介紹_叉型裸端子（TU型）

技術參數：

  • 0.5-1.5mm2(22-16) 1max=19A
型號 USA screw screw dia.d2(mm) 尺寸 　 　 　 　 　
　 　 　 B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
SNB 1.25-3 #4 3.2 5.7 16 6.5 4.8 3.4 1.7
SNBS 1.25-3.5 #6 3.7 5.7 16 6.5 　 　 　
SNBL 1.25-3.5 #6 3.7 6.4 16 6.5 　 　 　
SNBS 1.25-4 #8 4.3 6.4 16 6.5 　 　 　
SNBM 1.25-4 #8 4.3 7.2 16 6.5 　 　 　
SNBL 1.25-4 #8 4.3 8.1 16 6.5 　 　 　
SNBS 1.25-5 #10 5.3 8.1 16 6.5 　 　 　
SNBL 1.25-5 #10 5.3 9.5 16 6.5 　 　 　
SNBS 1.25-6 1/4 6.4 9.5 16 6.5 　 　 　
SNBL 1.25-6 1/4 6.4 12 22 11 　 　 　
  • 1.5-2.5mm2(16-14) 1max=27A
型號 USA screw screw dia.d2(mm) 尺寸 　 　 　 　 　
　 　 　 B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
SNB 2-3 #4 3.2 5.7 16 6.5 4.8 4.1 2.3
SNBS 2-3.5 #6 3.7 5.7 16 6.5 　 　 　
SNBL 2-3.5 #6 3.7 6.4 16 6.5 　 　 　
SNBS 2-4 #8 4.3 6.4 16 6.5 　 　 　
SNBM 2-4 #8 4.3 7.2 16 6.5 　 　 　
SNBL 2-4 #8 4.3 8.1 16 6.5 　 　 　
SNBS 2-5 #10 5.3 8.1 16 6.5 　 　 　
SNBL 2-5 #10 5.3 9.5 16 6.5 　 　 　
SNBS2-6 1/4 6.4 9.5 16 6.5 　 　 　
SNBL 2-6 1/4 6.4 12 22 11 　 　 　

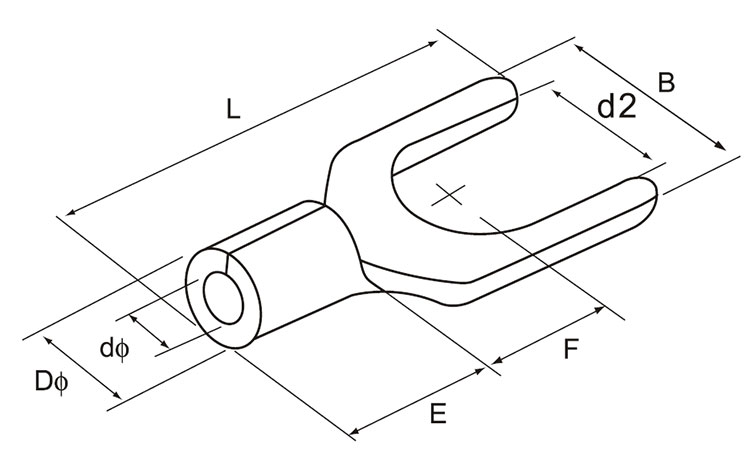

結構圖：

冷壓端頭概念介紹_叉型裸端子結構圖

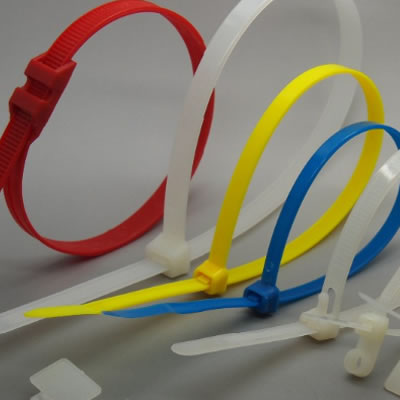

可松式尼龍扎帶(活扣型)

冷壓端頭概念介紹_ 可松式尼龍扎帶(活扣型)

材質：采用UL認可之尼龍66料制成，防火等級94V-2，耐酸，耐蝕，絕緣性良好，不易老化，承受力強。

特點：可依松開重復使用。

技術參數：

編號 長(L) 　 寬(W) 　 　 　
　 　 　 　 捆扎范圍 拉力范圍 　
Item.No. Inch mm mm mm LBS KGS
QLS-4X150RT 6" 150 3.5 5-35 40 18
QLS-5X200RT 8" 200 4.5 5-50 50 22
QLS-8X100RT 4" 100 7.2 5.-22 110 50
QLS-8X150RT 6" 150 7.2 5-35 110 50
QLS-8X200RT 8" 200 7.2 7-50 110 50
QLS-8X250RT 10" 250 7.2 7-65 110 50
QLS-8X300RT 12" 300 7.2 8-82 110 50
QLS-8X350RT 14" 300 7.2 8-90 110 50





公司介紹

樂清市七里港塑膠有限公司 成立于1996年，專業生產和銷售各種塑料制品，如尼龍扎帶，釘索夾，膨脹釘，尼龍電纜接頭，電線管，管道預絕緣端子，電纜標識，安全型電線接頭，螺紋電線連接器，螺旋纏繞帶和固定件，以及諸如管裸端子和銅管端子 等金屬產品。我們有自己的研發團隊。如果您有特殊設計，我們可以接受構建塑料模具任務。

我們的工廠質量第一，已通過ISO9001，我們的生產大部分嚴格通過CE / SGS / REACH / ROHS標準。
